Análisis de Datos

Introducción

Este notebook presenta un descriptivo de los resultados obtenidos durante la extracción de vulnerabilidades:

CodeQL: Análisis estático de código (SAST) - identifica vulnerabilidades en el código fuente
Grype: Análisis de componentes de software (SCA) - identifica vulnerabilidades en dependencias

Análisis CodeQL: Vulnerabilidades en Código Fuente

¿De dónde vienen los datos?

CodeQL ejecuta análisis estático sobre el código fuente y genera resultados en formato SARIF v2.1.0 (formato estándar de la industria para reportes de análisis de seguridad).

Mapeo de datos: SARIF -> JSON normalizado

Dato original (SARIF)	Dato normalizado	Significado
`level`	`level`	Severidad del problema: `"error"` (crítico), `"warning"` (medio), `"note"` (bajo)
`ruleId`	`rule_id`	Identificador de la regla de seguridad violada (ej: `py/sql-injection`)
`message.text`	`message`	Descripción legible del problema
`location.physicalLocation`	`file` + `region`	Ubicación exacta: archivo y línea/columna afectada
`kind`, `properties`	Se preservan	Información adicional para debugging

Decisión de diseño

Se mantiene el level exactamente como lo proporciona SARIF, sin transformación adicional. A diferencia de Grype (que mapea números a categorías), CodeQL ya viene categorizado.

Visualizaciones esperadas

Distribución de problemas por severidad (error/warning/note)
Reglas más comunes encontradas

import sys
from pathlib import Path
import json
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

# Setup de rutas
project_root = Path().cwd().parent.parent
data_results = project_root / "data" / "results"

print(f"📁 Directorio de resultados: {data_results}")
print(f"✓ Proyecto raíz: {project_root}")

📁 Directorio de resultados: /workspaces/ciberseguridad_2026/data/results
✓ Proyecto raíz: /workspaces/ciberseguridad_2026

# Cargar todos los análisis CodeQL
codeql_files = sorted(data_results.glob("*-codeql.json"))

print(f"\n📂 Buscando archivos CodeQL en: {data_results}")
print(f"✓ Archivos encontrados: {len(codeql_files)}\n")

# Consolidar en un solo DataFrame
data_consolidado = []

for archivo in codeql_files:
    with open(archivo, 'r', encoding='utf-8') as f:
        contenido = json.load(f)

    repo_name = archivo.stem.replace('-codeql', '')
    issues = contenido.get('issues', [])

    for issue in issues:
        issue['repo'] = repo_name
        data_consolidado.append(issue)

df_codeql = pd.DataFrame(data_consolidado)

print(f"📊 Total de problemas cargados: {len(df_codeql)}")
print(f"📋 Repositorios únicos: {df_codeql['repo'].nunique() if len(df_codeql) > 0 else 0}\n")


📂 Buscando archivos CodeQL en: /workspaces/ciberseguridad_2026/data/results
✓ Archivos encontrados: 3

📊 Total de problemas cargados: 238
📋 Repositorios únicos: 3

# Estadísticas por severidad
if len(df_codeql) > 0:
    stats_severity = df_codeql['level'].value_counts().sort_index(ascending=False)

    print("📊 Problemas por Nivel de Severidad:")
    print("=" * 50)
    for nivel, cantidad in stats_severity.items():
        emoji = "🔴" if nivel == "error" else "🟡" if nivel == "warning" else "⚪"
        porcentaje = (cantidad / len(df_codeql)) * 100
        print(f"{emoji} {nivel.upper()}: {cantidad} ({porcentaje:.1f}%)")

    print(f"\n📈 Total general: {len(df_codeql)} problemas encontrados")
else:
    print("❌ No hay datos de CodeQL disponibles")

📊 Problemas por Nivel de Severidad:
==================================================
🟡 WARNING: 238 (100.0%)

📈 Total general: 238 problemas encontrados

# Gráfico: Distribución por severidad
if len(df_codeql) > 0:
    fig, ax = plt.subplots(figsize=(10, 6))

    stats_severity = df_codeql['level'].value_counts().sort_index(ascending=False)

    # Colores según severidad
    colores = {'error': '#d32f2f', 'warning': '#f57c00', 'note': '#7cb342'}
    color_list = [colores.get(nivel, '#757575') for nivel in stats_severity.index]

    stats_severity.plot(kind='bar', ax=ax, color=color_list, edgecolor='black', alpha=0.8)

    ax.set_title('Distribución de Problemas CodeQL por Nivel de Severidad', fontsize=14, fontweight='bold')
    ax.set_xlabel('Nivel de Severidad', fontsize=12)
    ax.set_ylabel('Cantidad de Problemas', fontsize=12)
    ax.set_xticklabels(ax.get_xticklabels(), rotation=45)
    ax.grid(axis='y', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

# Gráfico: Composición por severidad
if len(df_codeql) > 0:
    fig, ax = plt.subplots(figsize=(10, 8))

    stats_severity = df_codeql['level'].value_counts()

    colores = {'error': '#d32f2f', 'warning': '#f57c00', 'note': '#7cb342'}
    color_list = [colores.get(nivel, '#757575') for nivel in stats_severity.index]

    wedges, texts, autotexts = ax.pie(
        stats_severity.values,
        labels=stats_severity.index,
        autopct='%1.1f%%',
        colors=color_list,
        startangle=90,
        textprops={'fontsize': 12, 'weight': 'bold'}
    )

    ax.set_title('Composición Porcentual de Problemas CodeQL', fontsize=14, fontweight='bold')

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

# Gráfico: Problemas por repositorio (CodeQL)
if len(df_codeql) > 0:
    fig, ax = plt.subplots(figsize=(11, 6))

    issues_por_repo = df_codeql['repo'].value_counts().sort_values(ascending=True)

    # Colores del gradiente (más oscuro = más issues)
    colores_gradiente = plt.cm.Purples(np.linspace(0.4, 0.9, len(issues_por_repo)))

    issues_por_repo.plot(kind='barh', ax=ax, color=colores_gradiente, edgecolor='black', alpha=0.85)

    ax.set_title('Problemas CodeQL por Repositorio', fontsize=14, fontweight='bold')
    ax.set_xlabel('Total de Problemas', fontsize=12)
    ax.set_ylabel('Repositorio', fontsize=12)
    ax.grid(axis='x', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

# Top 5 reglas más comunes
if len(df_codeql) > 0:
    top_rules = df_codeql['rule_id'].value_counts().head(10)

    print("\n🎯 Top 10 Reglas de Seguridad Más Frecuentes:")
    print("=" * 70)
    for idx, (rule, count) in enumerate(top_rules.items(), 1):
        porcentaje = (count / len(df_codeql)) * 100
        print(f"{idx:2d}. {rule:40s} {count:3d} ({porcentaje:5.1f}%)")
else:
    print("❌ No hay datos disponibles")


🎯 Top 10 Reglas de Seguridad Más Frecuentes:
======================================================================
 1. js/unused-local-variable                 112 ( 47.1%)
 2. js/trivial-conditional                    33 ( 13.9%)
 3. js/property-access-on-non-object          20 (  8.4%)
 4. js/insecure-temporary-file                14 (  5.9%)
 5. js/http-to-file-access                     6 (  2.5%)
 6. js/incomplete-sanitization                 5 (  2.1%)
 7. js/syntax-error                            4 (  1.7%)
 8. js/useless-expression                      4 (  1.7%)
 9. js/useless-assignment-to-local             4 (  1.7%)
10. py/unused-import                           3 (  1.3%)

# Gráfico: Top 10 reglas más comunes
if len(df_codeql) > 0:
    fig, ax = plt.subplots(figsize=(12, 6))

    top_rules = df_codeql['rule_id'].value_counts().head(10)

    # Colores del gradiente (más oscuro = más frecuente)
    colores_gradiente = plt.cm.Blues(np.linspace(0.4, 0.9, len(top_rules)))

    top_rules.plot(kind='barh', ax=ax, color=colores_gradiente, edgecolor='black', alpha=0.85)

    ax.set_title('Top 10 Reglas de Seguridad Más Comunes en CodeQL', fontsize=14, fontweight='bold')
    ax.set_xlabel('Cantidad de Ocurrencias', fontsize=12)
    ax.set_ylabel('Regla de Seguridad', fontsize=12)
    ax.grid(axis='x', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

Análisis Grype: Vulnerabilidades en Dependencias

¿De dónde vienen los datos?

Grype escanea fuentes de dependencias (package.json, requirements.txt, pom.xml, etc.) y las compara contra bases de datos de vulnerabilidades conocidas (CVE, NVD). Devuelve resultados en JSON con información de cada vulnerabilidad encontrada.

Mapeo de datos: JSON de Grype -> JSON normalizado

Dato original (Grype)	Dato normalizado	Significado
`artifact.name`	`package_name`	Nombre de la librería vulnerable (ej: `django`, `lodash`)
`artifact.version`	`current_version`	Versión de la librería actualmente instalada
`vulnerability.id`	`vuln_id`	Identificador único: CVE-XXXX-XXXXX o equivalente
`metadata.cvss[0].score`	`cvss_score`	Puntuación CVSS 0.0-10.0 (escala de severidad numérica)
—	`vuln_severity`	MAPEO: CVSS→categoría: critical (≥9.0), high (≥7.0), medium (≥4.0), low (<4.0)
`fix.versions[0]`	`fix_version`	Versión con el parche disponible (o “N/A” si no hay)
`vulnerability.description`	`message`	Descripción del problema

Decisión de diseño

Se realiza transformación CVSS score -> severidad para mayor legibilidad, pero se preservan AMBOS valores. Esto permite:

Comparar fácilmente con SLAs (“critical en 24h, high en 72h”)
Mantener precisión para usuarios avanzados (CVSS score exacto)

Visualizaciones esperadas

Distribución de vulnerabilidades por severidad CVSS

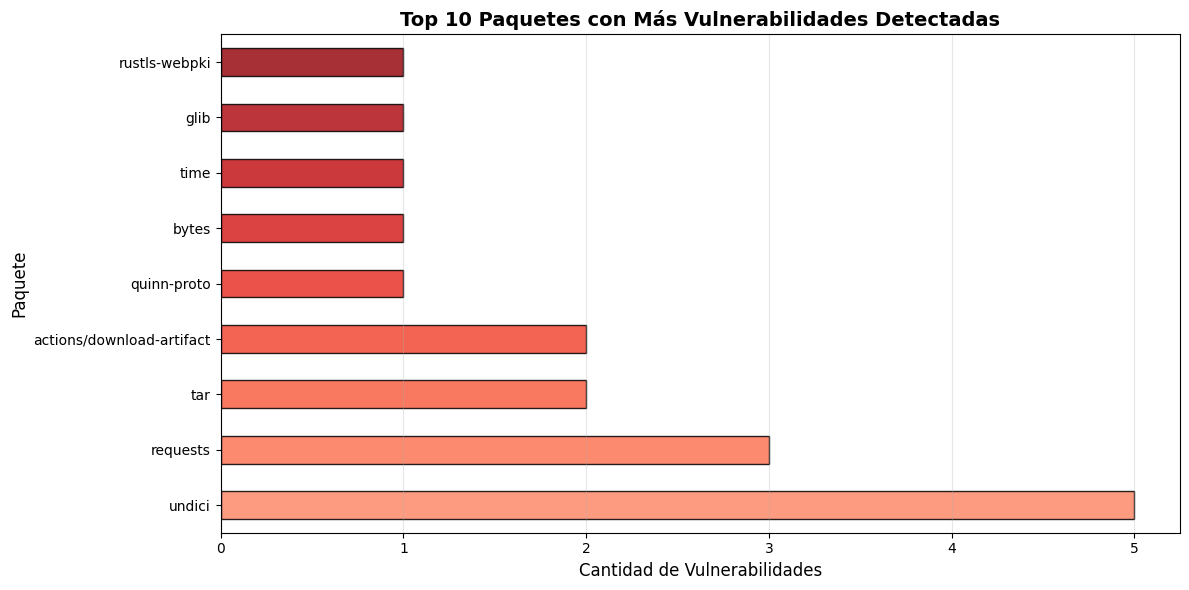

Paquetes más vulnerables del proyecto

# Cargar todos los análisis Grype
grype_files = sorted(data_results.glob("*-grype.json"))

print(f"\n📂 Buscando archivos Grype en: {data_results}")
print(f"✓ Archivos encontrados: {len(grype_files)}\n")

# Consolidar en un solo DataFrame
data_grype = []

for archivo in grype_files:
    with open(archivo, 'r', encoding='utf-8') as f:
        contenido = json.load(f)

    repo_name = archivo.stem.replace('-grype', '')
    vulns = contenido.get('vulnerabilities', [])

    for vuln in vulns:
        vuln['repo'] = repo_name
        data_grype.append(vuln)

df_grype = pd.DataFrame(data_grype)

print(f"📊 Total de vulnerabilidades cargadas: {len(df_grype)}")
print(f"📋 Repositorios únicos: {df_grype['repo'].nunique() if len(df_grype) > 0 else 0}\n")


📂 Buscando archivos Grype en: /workspaces/ciberseguridad_2026/data/results
✓ Archivos encontrados: 3

📊 Total de vulnerabilidades cargadas: 17
📋 Repositorios únicos: 3

# Estadísticas por severidad (con rangos CVSS)
if len(df_grype) > 0:
    stats_severity = df_grype['vuln_severity'].value_counts()

    # Mapeo de rangos CVSS
    cvss_ranges = {
        'critical': '9.0 - 10.0',
        'high': '7.0 - 8.9',
        'medium': '4.0 - 6.9',
        'low': '0.0 - 3.9'
    }

    print("🔴 Vulnerabilidades por Nivel de Severidad CVSS:")
    print("=" * 60)
    print(f"{'Severidad':<12} {'Cantidad':<10} {'Rango CVSS':<15} {'%':<8}")
    print("=" * 60)

    for severidad in ['critical', 'high', 'medium', 'low']:
        cantidad = stats_severity.get(severidad, 0)
        porcentaje = (cantidad / len(df_grype) * 100) if len(df_grype) > 0 else 0
        rango = cvss_ranges.get(severidad, 'N/A')
        emoji = "🔴" if severidad == "critical" else "🟠" if severidad == "high" else "🟡" if severidad == "medium" else "⚪"
        print(f"{emoji} {severidad:<10} {cantidad:<10} {rango:<15} {porcentaje:>6.1f}%")

    print("=" * 60)
    print(f"📈 Total general: {len(df_grype)} vulnerabilidades encontradas")
else:
    print("❌ No hay datos de Grype disponibles")

🔴 Vulnerabilidades por Nivel de Severidad CVSS:
============================================================
Severidad    Cantidad   Rango CVSS      %
============================================================
🔴 critical   0          9.0 - 10.0         0.0%
🟠 high       0          7.0 - 8.9          0.0%
🟡 medium     0          4.0 - 6.9          0.0%
⚪ low        17         0.0 - 3.9        100.0%
============================================================
📈 Total general: 17 vulnerabilidades encontradas

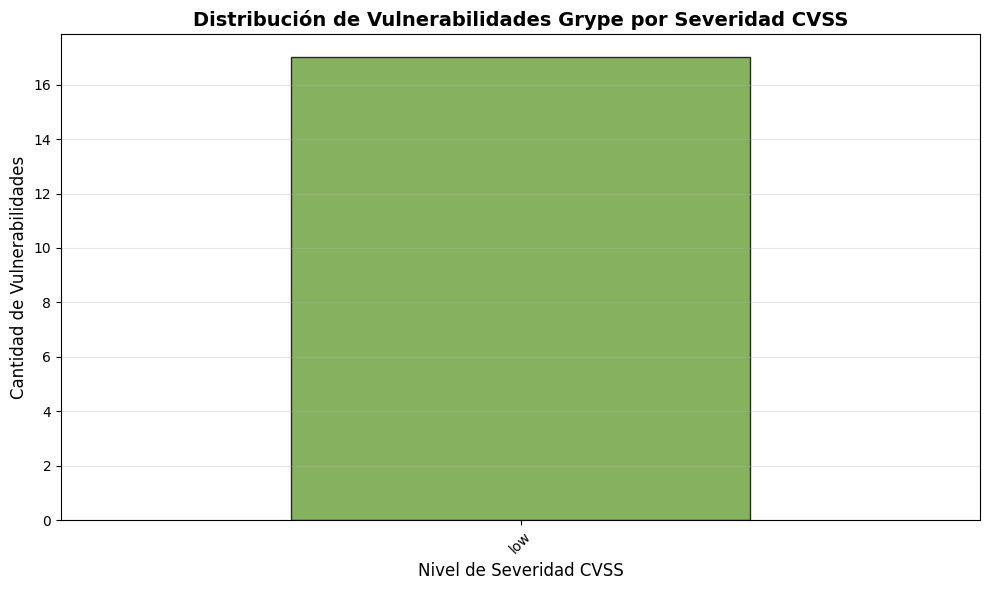

# Gráfico: Distribución por severidad
if len(df_grype) > 0:
    fig, ax = plt.subplots(figsize=(10, 6))

    # Ordenar correctamente: critical > high > medium > low
    severidad_order = ['critical', 'high', 'medium', 'low']
    stats_severity = df_grype['vuln_severity'].value_counts()
    stats_severity = stats_severity.reindex([s for s in severidad_order if s in stats_severity.index])

    # Colores según severidad
    colores = {'critical': '#b71c1c', 'high': '#e64a19', 'medium': '#fbc02d', 'low': '#689f38'}
    color_list = [colores.get(nivel, '#757575') for nivel in stats_severity.index]

    stats_severity.plot(kind='bar', ax=ax, color=color_list, edgecolor='black', alpha=0.8)

    ax.set_title('Distribución de Vulnerabilidades Grype por Severidad CVSS', fontsize=14, fontweight='bold')
    ax.set_xlabel('Nivel de Severidad CVSS', fontsize=12)
    ax.set_ylabel('Cantidad de Vulnerabilidades', fontsize=12)
    ax.set_xticklabels(ax.get_xticklabels(), rotation=45)
    ax.grid(axis='y', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

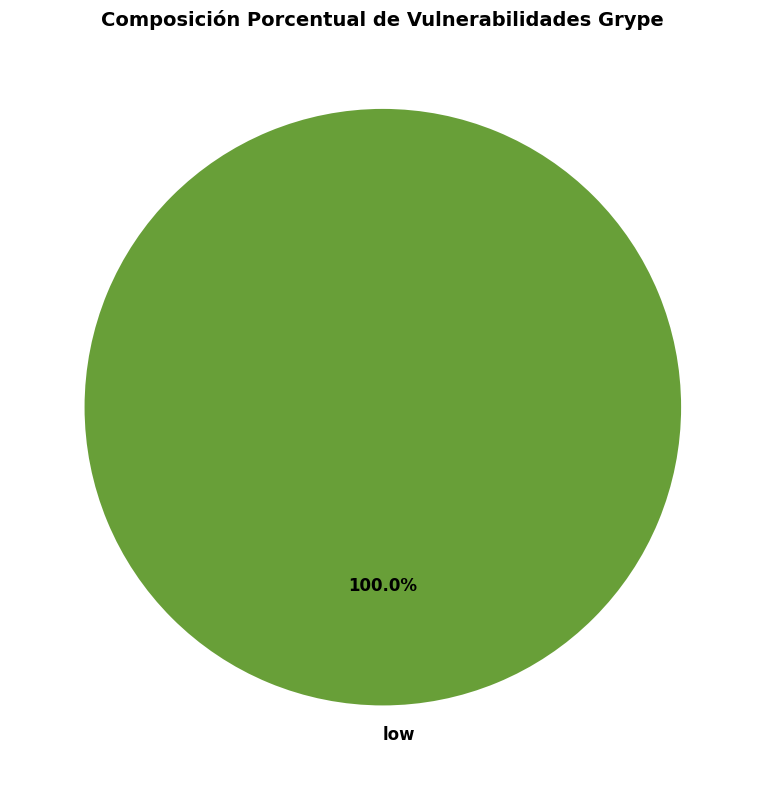

# Gráfico: Composición por severidad
if len(df_grype) > 0:
    fig, ax = plt.subplots(figsize=(10, 8))

    # Ordenar correctamente
    severidad_order = ['critical', 'high', 'medium', 'low']
    stats_severity = df_grype['vuln_severity'].value_counts()
    stats_severity = stats_severity.reindex([s for s in severidad_order if s in stats_severity.index])

    colores = {'critical': '#b71c1c', 'high': '#e64a19', 'medium': '#fbc02d', 'low': '#689f38'}
    color_list = [colores.get(nivel, '#757575') for nivel in stats_severity.index]

    wedges, texts, autotexts = ax.pie(
        stats_severity.values,
        labels=stats_severity.index,
        autopct='%1.1f%%',
        colors=color_list,
        startangle=90,
        textprops={'fontsize': 12, 'weight': 'bold'}
    )

    ax.set_title('Composición Porcentual de Vulnerabilidades Grype', fontsize=14, fontweight='bold')

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

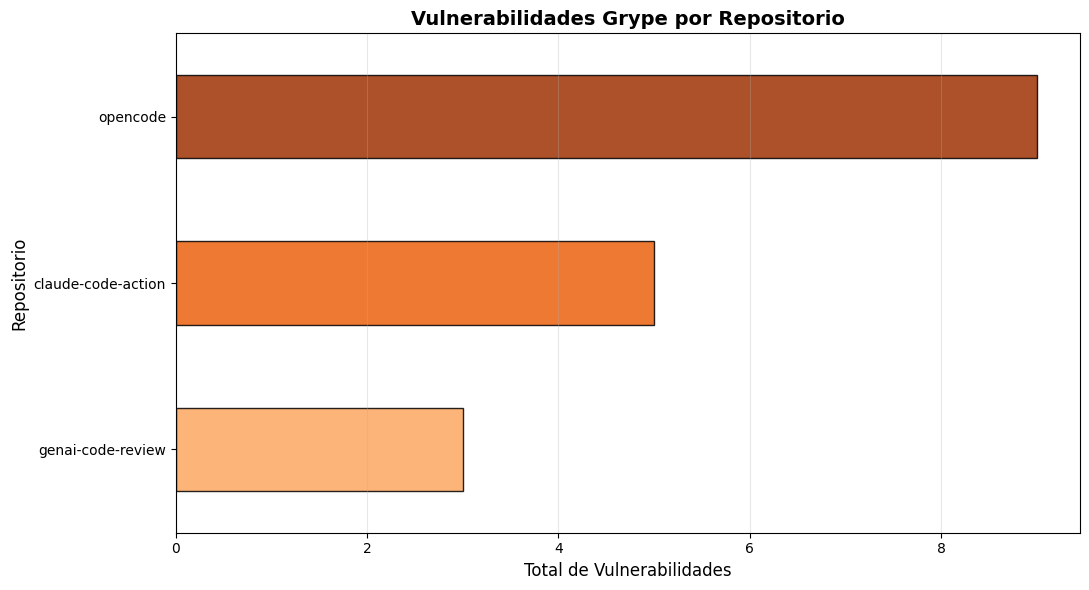

# Gráfico: Vulnerabilidades por repositorio (Grype)
if len(df_grype) > 0:
    fig, ax = plt.subplots(figsize=(11, 6))

    vulns_por_repo = df_grype['repo'].value_counts().sort_values(ascending=True)

    # Colores del gradiente (más oscuro = más vulns)
    colores_gradiente = plt.cm.Oranges(np.linspace(0.4, 0.9, len(vulns_por_repo)))

    vulns_por_repo.plot(kind='barh', ax=ax, color=colores_gradiente, edgecolor='black', alpha=0.85)

    ax.set_title('Vulnerabilidades Grype por Repositorio', fontsize=14, fontweight='bold')
    ax.set_xlabel('Total de Vulnerabilidades', fontsize=12)
    ax.set_ylabel('Repositorio', fontsize=12)
    ax.grid(axis='x', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

# Top 5 paquetes más vulnerables
if len(df_grype) > 0:
    # Agrupar por paquete y mostrar info relevante
    top_packages = df_grype['package_name'].value_counts().head(10)

    print("\n📦 Top 10 Paquetes con Más Vulnerabilidades:")
    print("=" * 80)
    print(f"{'Paquete':<30} {'Vulns':<10} {'Vers. Actual':<15} {'Fix?':<8}")
    print("=" * 80)

    for pkg_name in top_packages.index:
        pkg_data = df_grype[df_grype['package_name'] == pkg_name].iloc[0]
        cantidad = top_packages[pkg_name]
        version = pkg_data.get('current_version', 'N/A')
        fix = pkg_data.get('fix_version', 'N/A')
        fix_status = "✓ Sí" if fix != 'N/A' else "✗ No"

        print(f"{pkg_name:<30} {cantidad:<10} {str(version):<15} {fix_status:<8}")

else:
    print("❌ No hay datos disponibles")


📦 Top 10 Paquetes con Más Vulnerabilidades:
================================================================================
Paquete                        Vulns      Vers. Actual    Fix?
================================================================================
undici                         5          5.29.0          ✗ No
requests                       3          2.31.0          ✗ No
tar                            2          0.4.44          ✗ No
actions/download-artifact      2          v4              ✗ No
quinn-proto                    1          0.11.13         ✗ No
bytes                          1          1.11.0          ✗ No
time                           1          0.3.44          ✗ No
glib                           1          0.18.5          ✗ No
rustls-webpki                  1          0.103.8         ✗ No

# Gráfico: Top 10 paquetes con más vulnerabilidades
if len(df_grype) > 0:
    fig, ax = plt.subplots(figsize=(12, 6))

    top_packages = df_grype['package_name'].value_counts().head(10)

    # Colores del gradiente (más oscuro = más vulns)
    colores_gradiente = plt.cm.Reds(np.linspace(0.4, 0.9, len(top_packages)))

    top_packages.plot(kind='barh', ax=ax, color=colores_gradiente, edgecolor='black', alpha=0.85)

    ax.set_title('Top 10 Paquetes con Más Vulnerabilidades Detectadas', fontsize=14, fontweight='bold')
    ax.set_xlabel('Cantidad de Vulnerabilidades', fontsize=12)
    ax.set_ylabel('Paquete', fontsize=12)
    ax.grid(axis='x', alpha=0.3)

    plt.tight_layout()
    plt.show()
else:
    print("❌ No hay datos disponibles para graficar")

Conclusiones

Dos perspectivas complementarias

Como habrás observado, CodeQL y Grype detectan problemas completamente diferentes:

Aspecto	CodeQL (SAST)	Grype (SCA)
¿Qué analiza?	Nuestro propio código fuente	Las librerías que usamos
Severidad	`error`, `warning`, `note`	CVSS score -> critical, high, medium, low
Acción típica	Refactorizar código, revisar patrones	Actualizar versión de librería
Remediación	Manual (requiere fix de código)	Automática (cambiar versión)

Cómo interpretarlos

CodeQL errors: Son críticos y pueden permitir ataques. Requieren revisión y fix de código
Grype critical: Vulnerabilidades públicamente conocidas. Actualizar la librería es urgente
Ambas: Son parte de una estrategia integral de seguridad. Usa ambas para máxima cobertura

Próximos pasos

Para CodeQL errors: Revisa el análisis detallado en generacion_codeql.ipynb
Para Grype critical: Revisa el análisis detallado en generacion_grype.ipynb
Para SBOMs: Consulta generacion_sbom.ipynb para inventario de dependencias
